schema amplificateur de puissance 20W ( BOOSTER AUTO-MOTO POUR AUTORADIO 20 WATTS)
Le montage decrit vous propose un booster de 20 watts qui va vous permettre de realiser un amplificateur de puissance avec lequel on peut augmenter la puissance de sortie d'un autoradio jusqu'a 20 Watts maximums.

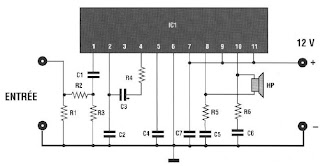

L'entree IN est connectee a la sortie de l'autoradio, la sortie U est connectee au haut-parleur comme represents sur le schema.
II est tres important de s'assurer que le haut-parleur n'a aucun branchement au chassis (masse) ; dans le cas contraire, le circuit integre IC1, un TDA 2004 serait instantanement detruit.
Pour le montage des composants, suivre attentivement le schema d'implantation des composanls. L'alimenlalion se fera en 12 Volts continue.
LISTE DES COMPOSANTS ELECTRONIQUES :
Toutes les resistances sontdes 1/4 watt sauf mentioncontraire.
Rl = 100 Ohms
R2 = l,5Kohms
R3 = 180 Ohms
R4 = 470 Ohms
R5=10hm
R6=10hm
Cl = 0,lpFpol.
C2=1000pFceramique.
C3-10uF16Velec.
C4 = 0,luFpol.
C5 = 0,22uFpol.
C6 = 0,22yFpol.
C7-0,22uFpol.
IC1=TDA2004
1 Dissipateur thermique
