16F84 dont le numéro 16 signifie qu'il fait partie de la famille "MID-RANGE". C'est la famille de PIC qui travaille sur des mots de 14 bits.
La lettre F indique que la mémoire programme de ce PIC est de type "Flash".
Les deux derniers chiffres permettent d'identifier précisément le PIC, ici c'est un PIC de type 84.
La référence 16F84 peut avoir un suffixe du type "-XX" dans lequel XX représente la fréquence d'horloge maximal que le PIC peut recevoir.
Caractéristiques du 16F84 :
Le jeu d'instructions :
Le PIC 16F84 est un processeur RISC, c'est-à-dire qu'il est doté d'un set d'instruction réduit (35 instructions).
Brochage du PIC16F84 :
Le microcontrôleur est réalisé en technologie CMOS. Les signaux sont compatibles TTL.
Brochage du PIC 16F84
V_{SS} et V_{DD} : broches d'alimentation (3 à 5,5 V).
OSC1 et OSC2 : signaux d'horloges, ces broches peuvent recevoir un circuit RC ou un résonateur.
CLKIN : peut être connectée à une horloge externe (0 à 4, 10 ou 20 MHz).
MCLR : Reset (Master Clear).
RA0, ..., RA4 : 5 entrées/sorties du port A.
RB0, ..., RB7 : 8 entrées/sorties du port B.
T0CKI : Entrée d'horloge externe du timer TMR0.
INT : entrée d'interruption externe.
La lettre F indique que la mémoire programme de ce PIC est de type "Flash".
Les deux derniers chiffres permettent d'identifier précisément le PIC, ici c'est un PIC de type 84.
La référence 16F84 peut avoir un suffixe du type "-XX" dans lequel XX représente la fréquence d'horloge maximal que le PIC peut recevoir.
Caractéristiques du 16F84 :
- Fonctionne à 10 Mhz maximum. (20 Mhz pour le 16F84A)
- Possède :
- 35 instructions (composant RISC),
- 1Ko de mémoire (1024 mots de 14 bits) Flash pour le programme,
- 68 octets de RAM,
- 64 octets de d'EEprom,
- 1 compteur/ timer de 8 bits,
- 1 Watch dog,
- 4 sources d'interruption,
- 13 entrées/sorties configurables individuellement,
- Mode SLEEP.
Le jeu d'instructions :
Le PIC 16F84 est un processeur RISC, c'est-à-dire qu'il est doté d'un set d'instruction réduit (35 instructions).
Brochage du PIC16F84 :
Le microcontrôleur est réalisé en technologie CMOS. Les signaux sont compatibles TTL.

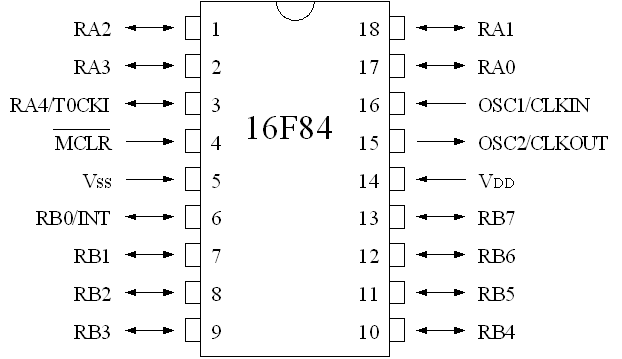

Brochage du PIC 16F84
V_{SS} et V_{DD} : broches d'alimentation (3 à 5,5 V).
OSC1 et OSC2 : signaux d'horloges, ces broches peuvent recevoir un circuit RC ou un résonateur.
CLKIN : peut être connectée à une horloge externe (0 à 4, 10 ou 20 MHz).
MCLR : Reset (Master Clear).
RA0, ..., RA4 : 5 entrées/sorties du port A.
RB0, ..., RB7 : 8 entrées/sorties du port B.
T0CKI : Entrée d'horloge externe du timer TMR0.
INT : entrée d'interruption externe.
