SCHEMA ELECTRONIQUE DETECTEUR DE VIBRATIONS :
C'est un instrument d'une grande precision et sensibilite, realise avec des concepts tres modernes. I/element
sensible est constitue d'une photo resistance qui est capable de reveler les plus petites variations de lumiere grace aux deux transistors Tl et T2 connectes en darlington. Vindication de la variation de lumiere se fait par une serie de 1 6 diodes LED .
Le branchement entre photo resistance et circuit imprime est effeclue avec un cable blinde. Pour le reglage, il faut proceder comme suit :
1) Poser la photo resistance sur le plan de l'agrandisseur (partie sensible vers le haul)
2) Regler l'objectif sur un diaphragme de 5,6 ou 8.
3) Regler l'agrandisseur pour l'amplitude maximum (hauteur maximum).
A present, il faut régler le trimmer Tl pour le point d'allumage de la LED numéro 16.
En baissant l'agrandisseur, on notera l'extinction de la susdite LED et I'allumage d'autres en fonction de la distance de la lumiere par rapport au plan.
A chaque LED correspond un numero, il suffira done que l'utilisateur, par des essais prealables, se construise un tableau oil il fasse correspondre, a des numeros donnes, les temps d'exposition ; ainsi, a chaque fois qu'il devra effectuer des tirages il aura l'indication exacte des temps d'exposition pour n'importe quel agrandissement.
II est a noter que pour les operations de reglage, et pour une utilisation normale de l'exposimetre, il faut insérer la pellicule dans l'agrandisseur. Les tests realises en laboratoire ont ete effectues en employant
un agrandisseur DURST modele B30 avec un objectif NEOTAR 1 : 3,5/50 et une lampe de 75 watts.
Rappelons en outre qu'il ne faut pas effectuer d'essais avec differentes valeurs de diaphragme, parce que, comme tout photographe amateur le sait, pour chaque diaphragme supplementaire il faut doubler le temps
d'exposition alors que pour chaque diaphragme en moins le temps est divise par deux.

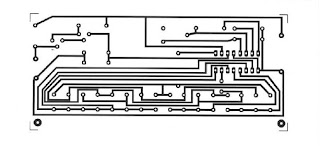

Ie dispositif doit etre alimente avec une tension stabilisee de 12 volts ; Pour le montage des composants, il faut suivre attentivement le schema pratique d'implantation.
LISTE DES COMPOSANTS ELECTRONIQUE :
Toutes les resistances sont des 1/4 watt sauf mention contraire.
Rl = 1 Kohm
R2 = 1 Kohm
R3 = 8,2Kohms
R4 = 560Kohms
R5 = 5,6Kohms
R6=39Kohms
TR1 = 4,7 Kohms trimmer
Cl = 0,22uF100Vpol.
DL1 = Led rouge
DL2 = Led jaune
